四川汶川地震震害考察报告(五)

5.1 按不同抗震设计规范进行设计的房屋在地震中表现差异较大

我国抗震规范已发行过78版、89版、02版,从这次震害表现来看,不同时期的建筑物抗震能力有较大差异,在平原城市建筑物中,发生倒塌的房屋多建于上个世纪七、八十年代,这些房屋未采用或较少采用抗震措施,新建建筑物发生倒塌的情况较少,破坏程度也低于早期建筑物,甚至在同一个街道会出现早期住宅楼破坏严重,而新建住宅楼基本未发生破坏的现象,这说明随着抗震措施的逐步完善,结构设计能很好地执行相关要求的情况下,对建筑物在地震中的抗震能力有很大提高。本次都江堰市区地震等级在7~9度之间,许多建筑经受高于结构设防水平地震力度,属于“大震”作用范围,设计中合理及严格执行抗震设计要求及构造措施,是很多建筑未出现较大破坏或倒塌的重要原因。对于那些存在严重质量问题的建筑物不符合上述分析。

5.2       不同结构形式在地震中表现差异较大

由于剪力墙结构在震中地区很少采用,因此本次调查未获得相关震害资料。地震区高层建筑较多采用框架-剪力墙结构,本次震害常见表现为剪力墙连梁X型剪切破坏,符合结构抗震设计预期。考察该类结构中的框架梁、柱,基本上未出现节点破坏、柱体破坏,仅发现少量梁、柱出现裂缝现象,但未出现塑性铰情况,说明在地震中剪力墙是主要抗震构件,吸收地震能量较大,加强剪力墙部分的设计是该类结构设计重点。剪力墙设置数量及布置格局对于建筑材料的保护也有很大影响,本次地震中建筑物水平晃动严重,楼层位移很大,可能在地震中超过规范允许值,致使建筑墙体变形过大造成墙体破坏,这些墙体破坏形式有X型裂缝,已无法继续使用,地震后需进行整体更换。纯框架结构的震害表现于框剪结构类似,抗震性能良好。

5.1 八层框剪结构建筑中,第五层房间内小隔墙顶部(距地面2.0)在地震中晃动留下的痕迹,摆动幅度接近200mm

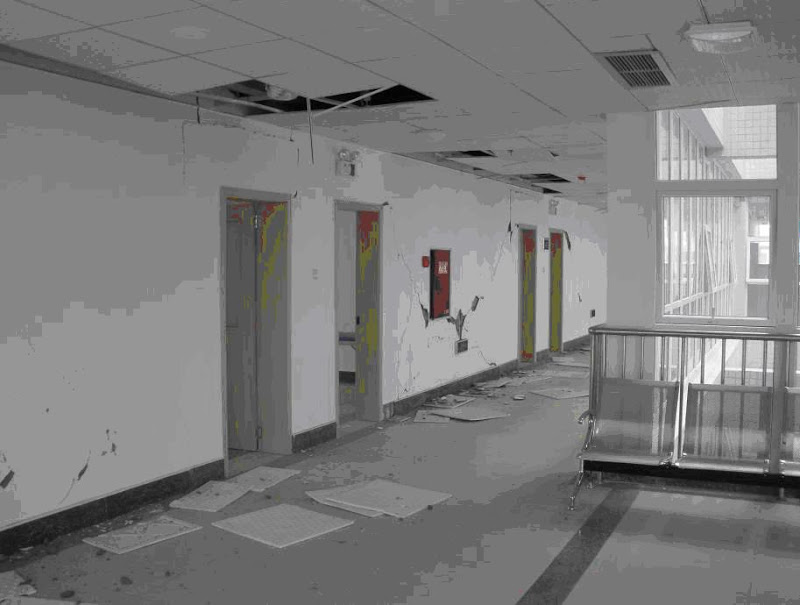

5.2 框剪结构中柱间纵向建筑墙体破坏表现

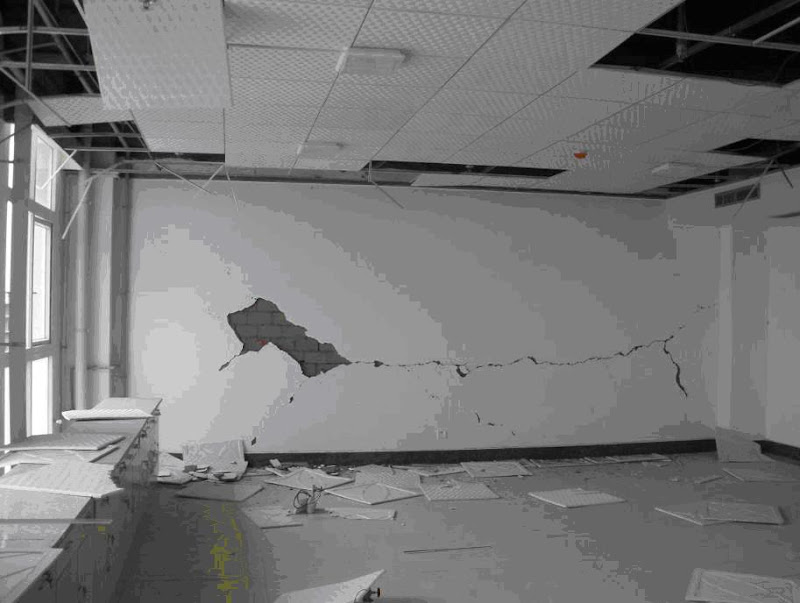

5.3 框剪结构中柱间横向建筑墙体破坏表现

5.4 框剪结构中楼梯间处建筑墙体破坏表现

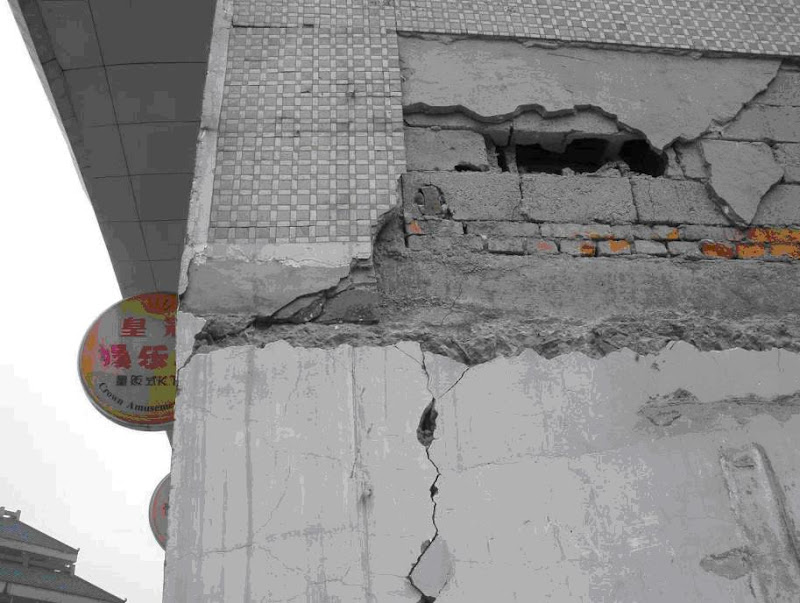

5.4 框剪结构中端墙建筑墙体破坏,框架梁出现竖向裂缝,框架角柱出现横裂缝

纯框架结构的震害表现与框剪结构类似,抗震性能良好,有部分梁柱节点处发生压屈破坏情况。

5.5 框架结构中柱体在一层梁下出现压屈破坏

5.6 框架结构边柱出现剪切破坏

5.7 建筑外窗下建筑墙体对框架柱的冲击
