四川汶川地震震害考察报告(四)

4         山区建筑物震害情况

本次调查到达的山区受灾点仅蓥华镇、白鹿镇和红白镇,其中民用建筑层数较低,结构形式多为木结构和砌体结构,工业建筑多采用框架结构和排架结构。在这次地震中,山区地震烈度高于平原城市,因此山区建筑破坏程度远高于平原城市建筑物,除震害表现和城市震害基本相同外,山区震害影响最大的破坏形式是环境地质变化对建筑物产生影响,这些地质变化引起的震害主要有:1)山区坡地滑坡,造成建筑物被掩埋、倾覆等;2)山体石头滚落造成结构构件损坏,导致结构主体破坏;3)地基情况发生变化,使结构主体丧失原设计假定,承担额外地基变形导致结构主体失效;4)竖向地震力造成严重震害;

4.1 倾斜的砌体建筑,采用了构造柱圈梁抗震措施,旁边未采用该措施的房屋倒塌

4.2~4.9是一组白鹿镇地形发生变化对建筑物影响的照片,按照直观理解,地面错动位置及相邻位置地震作用强烈,但该处的震害表现很奇特,地质变动处的房屋受损严重,而两侧的建筑震害表现不同。



4.2 该场地原为缓坡地段,地震时图中右侧地面升高两至三米,变化处的民居全部损毁,两侧民居多发生屋面瓦震落现象

4.3 一栋位于地面急剧变化处的三层建筑物,结构无法承担地形变化而粉碎性破坏,

4.4 地形变化处东侧教学楼,楼体基座受到严重横向挤压发生错位

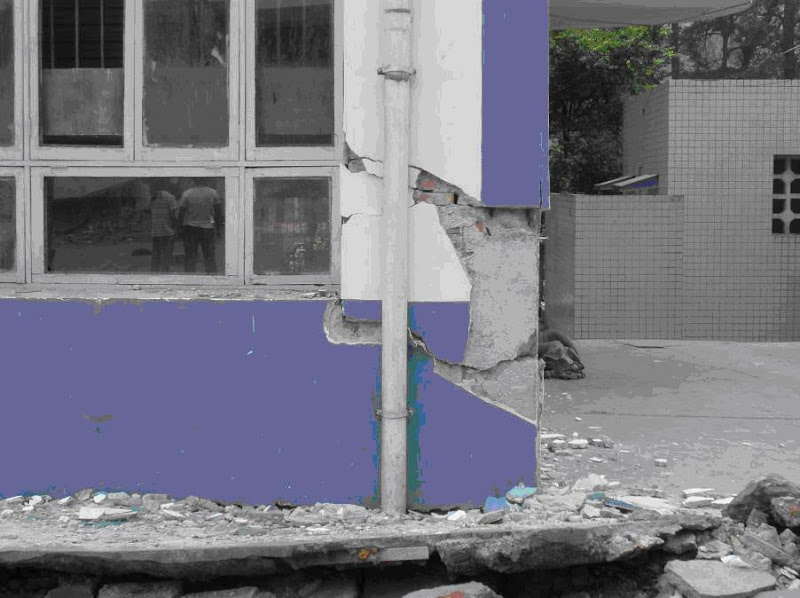

4.5 多数构造柱发生剪切破坏,砌体砂浆强度的直观感觉并不高

4.6楼体受到严重损坏,可以看出震时的水平晃动相当剧烈,砌体成松散状

4.7 地形抬高处西侧的教学楼,结构保持完好,可能未受到水平地震作用影响

4.8 西侧教学楼仅在抗震缝两侧有碰撞痕迹及轻微变形裂缝,未发现受损痕迹

4.9距离地面错动位置几百米外的几栋底框建筑物保持完好,但该镇多数建筑损毁
