四川汶川地震震害考察报告(三)

2         城市建筑物震害情况

 本次震害调查的城市包括成都、都江堰、彭州、德阳、绵竹、什邡、广汉。由于城市经济发展差异,成都市已建成各种结构类型建筑,但破坏情况较少。都江堰市主要以砌体、框架结构为主,包括大量时代久远的民居建筑,部分重要建筑物和新建商业建筑物采用框架-剪力墙结构。其它城市多为8层以下建筑物,高层建筑物较少,且距离震中较远,其破坏程度低于都江堰,因此都江堰的震害情况更具代表性。
 根据都江堰市规划局人员介绍,本次地震造成市内30%的建筑倒塌或严重损毁,考虑次生灾害的影响,这部分建筑物经财产转移后,立即进行拆除和垃圾清运。市内另有30%的建筑物在地震中受损严重,初步鉴定为危楼以保护人员安全,待专业人员进行全面鉴定后确定处理方案。余下的建筑物初步鉴定为安全的,可继续使用,但需专业人员进行必要的安全鉴定及结构加固工作。
 在都江堰建筑物主要有如下几种结构形式
       木、石结构。这些建筑主要集中于老城区,建筑层数多为1至3层,使用时间较长,如西街较完整地保留了清末民初的历史风貌,由于缺少抗震措施和牢固的连接方式,导致构件间拉结脱开,不能继续承重而损坏严重。很多屋面在上下震动中整体坠落,而墙体未发生太多损坏。还有一些老建筑由于使用时间太久,主要的木构件存在虫蛀、腐烂问题,在地震中受损严重。

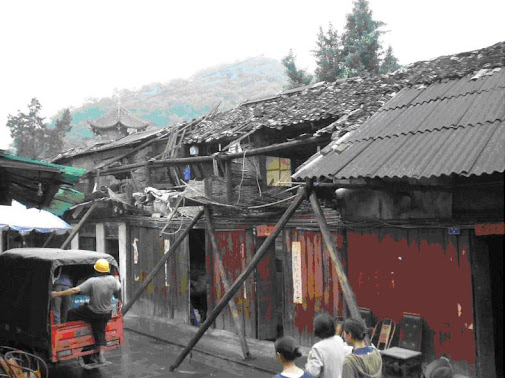

图3.1 西街木结构建筑整体倾斜及屋面脱落情况。

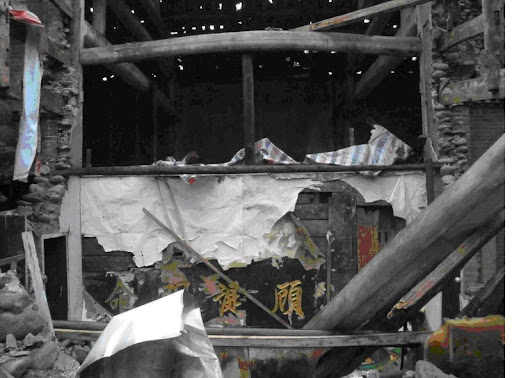

图3.2 四川省文物保护建筑采用石砌墙体、木屋架结构在地震中损毁
        图3.3 建于清道光年间、现存层数最多的古塔-奎光塔受损情况(高度52.67米,17层)
 砌体结构。该类结构在城市中使用量最大的,主要用于住宅、办公楼、学校等建筑,建筑层数多在4~7层。在地震中砌体结构建筑物破坏严重,主要有以下几种破坏形式:1)楼层窗间墙剪切破坏;2)横向墙体剪切或拉弯破坏;3)底层整体剪切破坏;4)建筑物整体倾斜;5)多数楼板采用预制板结构,在地震中发生脱落现象,对主体结构产生更大破坏;6)临街砌体建筑为满足商业使用要求,多采用底框砌体结构,在地震中底部框架破坏;

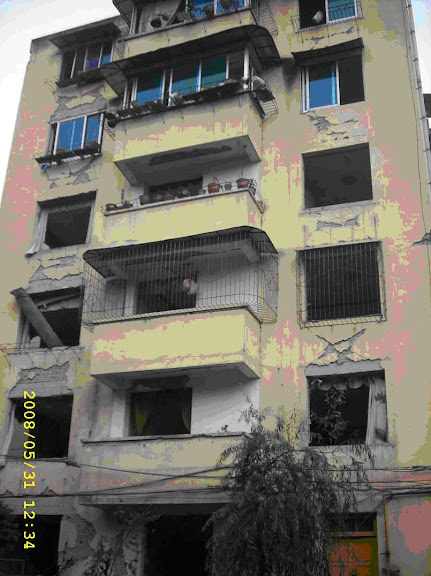

       图3.4 破坏较轻的砌体住宅,仅发生窗间墙X型剪切破坏

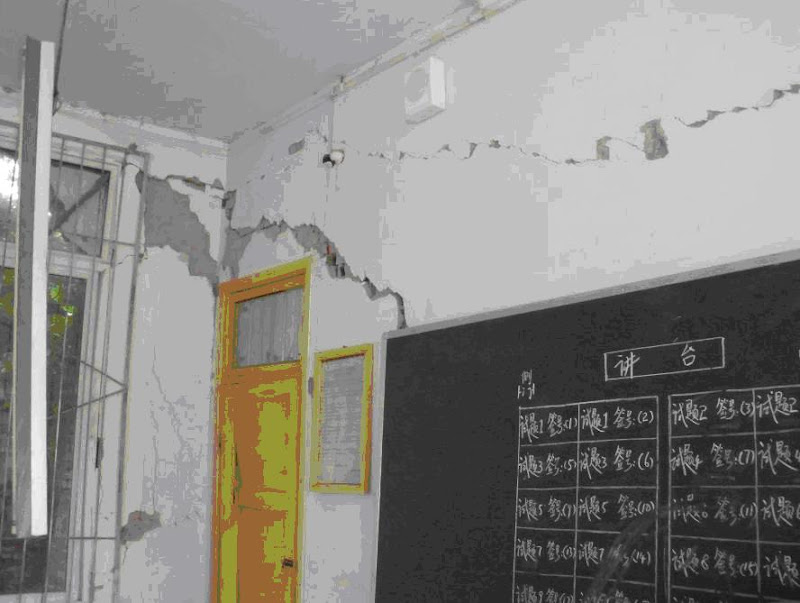

      图3.5 砌体结构横墙破坏情况

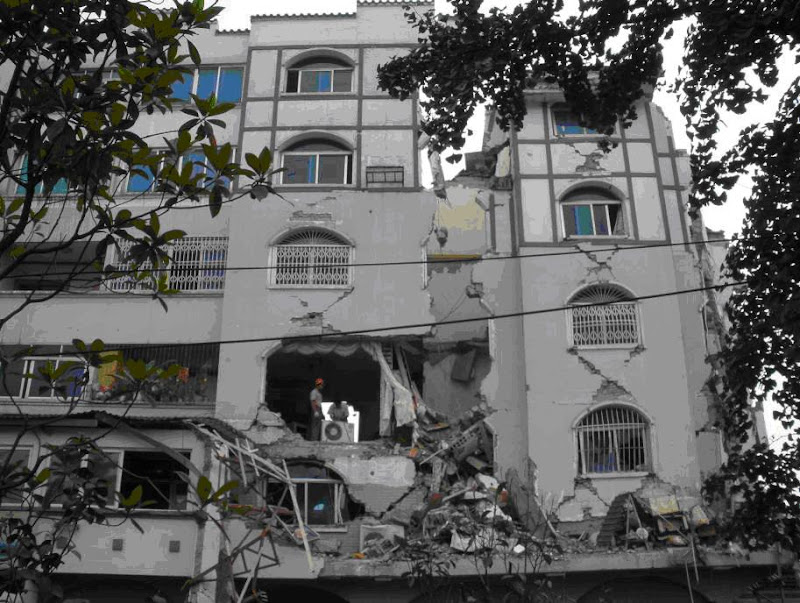

   3.6 右侧楼梯二层整体压溃,致使临近开间预制楼板脱落破坏



  3.7 底框建筑物破坏情况,后部压垮,整体倾斜



  图3.8 中间的居民楼倾斜倚靠在旁边框架楼(居民楼属底框结构)

      框架结构。该类结构由于变形能力较强,在地震中破坏很少,建筑外观主要表现为建筑墙体裂缝和墙体脱落情况,对非专业人员产生较大的心理压力,建筑墙体脱落还造成人员伤亡。其震害表现主要有:1)建筑墙体参与抗剪作用,发生剪切破坏,特别是端墙和单跨框架;2)建筑墙体脱落,给人感觉该建筑已成为危楼;3)少量梁、柱出现结构裂缝,可以通过加固手段予以恢复;

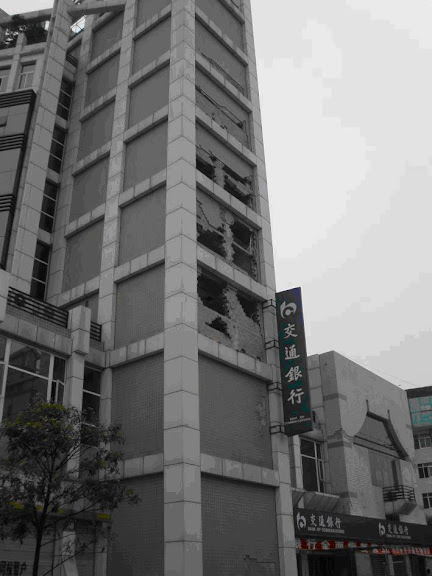

3.9 框架楼端墙建筑墙体裂缝及墙体脱落

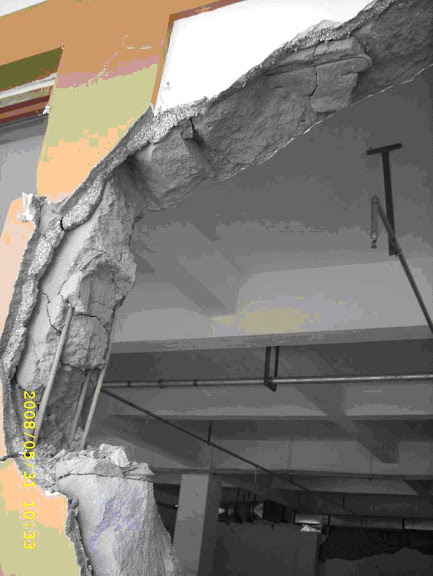

3.10 建筑填充墙破坏造成构造柱剪切破坏

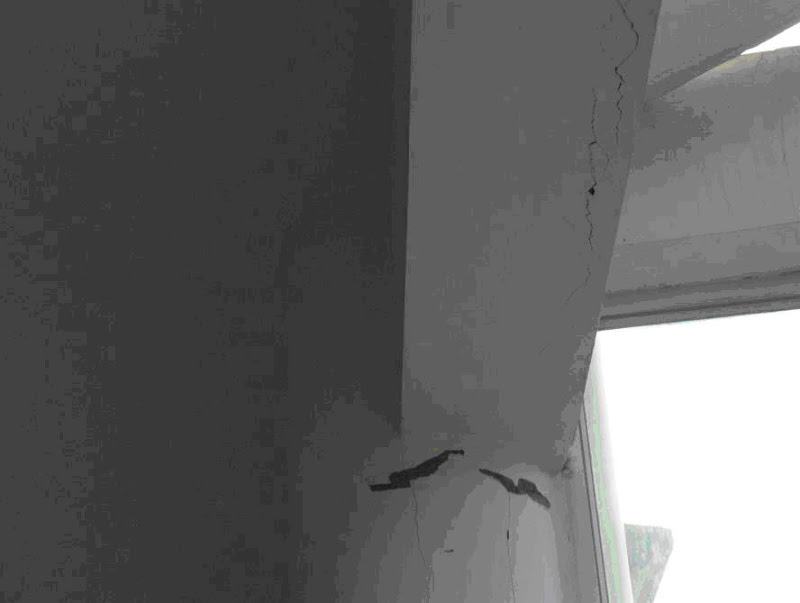

3.11 框架梁、柱出现裂缝

      框架剪力墙结构。该类建筑物中的框架部分在地震中的表现同框架结构,但由于剪力墙的存在,梁柱基本没有裂缝等震害表现,剪力墙在地震中吸收了大部分地震能量,剪力墙破坏主要有:1)连梁出现剪刀型剪切破坏;2)底部剪力墙出现层间斜裂缝;3)局部剪力墙出现压裂现象

3.12 框架剪力墙震后外观,两道竖线间为剪力墙,下部有裂缝出现

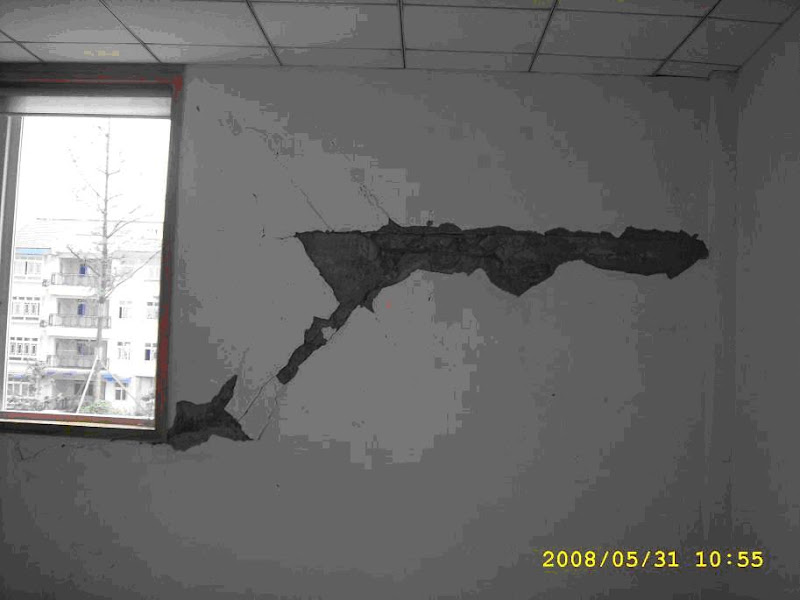

3.13 从建筑物内部看外部剪力墙出现的裂缝


3.14 内侧剪力墙连梁出现剪切破坏,多数楼层出现类似状况

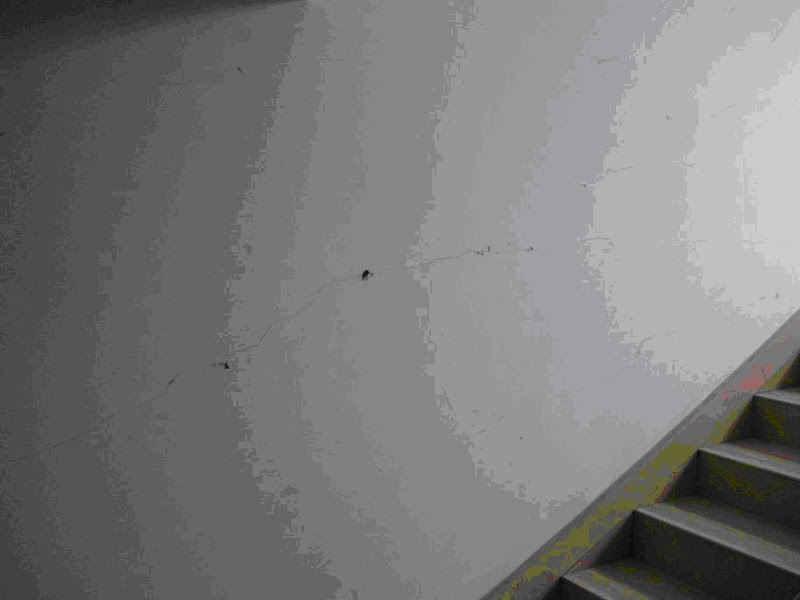

3.15 建筑物两侧楼梯间剪力墙出现斜线裂缝

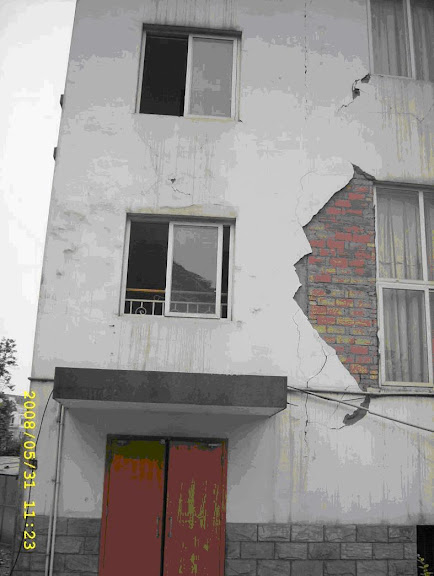

3.16 建筑物两端楼梯间剪力墙底层窗间出现裂缝,建筑墙体与剪力墙间也有裂缝
