奥林匹克森林公园南园主入口廊架工程

工程于2008年01月开始进场施工,03月开始安装钢结构,05月安装完毕;

钢柱进场

安装第一根钢柱

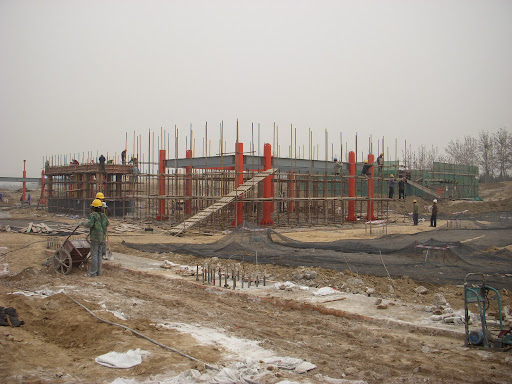

附属配套用房,施工进度很快,施工单位估计廊架部分进度也会很快!

在安装第一榀主廊架时就遇到了困难,上部钢梁均为活动铰结构,一拆除支架变形严重,无法满足下一步安装工作,这一问题困扰安装单位近一个星期;

钢柱已经基本安装完毕,钢梁陆续到场准备安装;

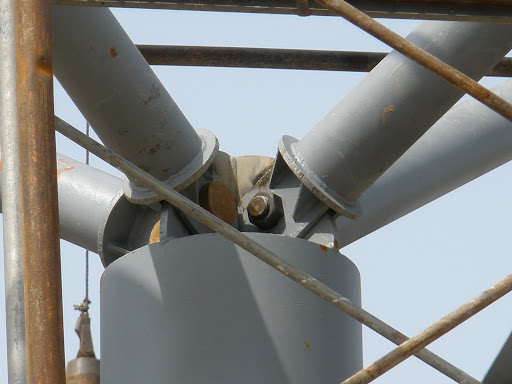

钢柱顶部活动铰节点,这个节点安装令施工单位头疼,因为钢管上部的节点也是活动铰;

由于上部活动铰位置是变化的,有一些工厂内焊接连接板在现场进行了割除重新焊接;

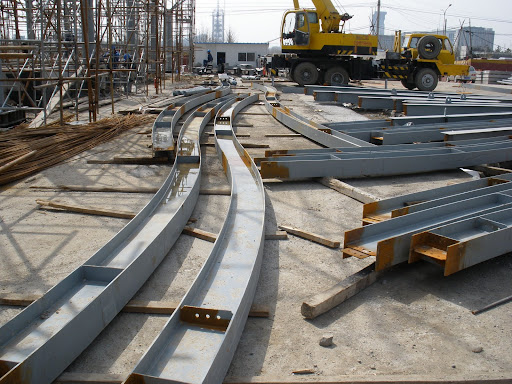

弧形钢梁进场;

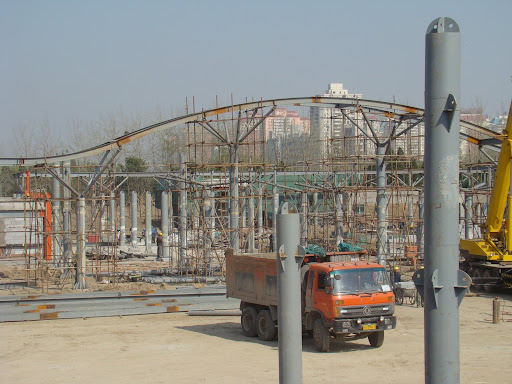

现场安装吊车,远处是鸟巢、主场馆瞭望塔、盘古大观项目;

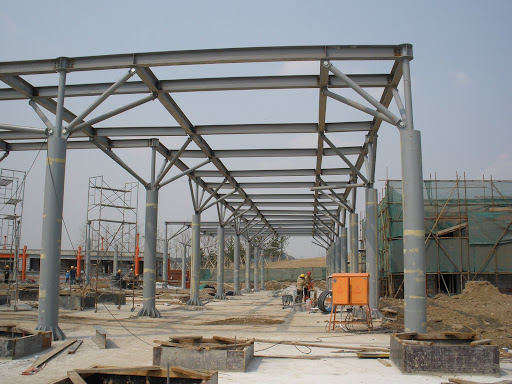

平廊架部分安装迅速,是因为有正常的钢梁作为支点,先安钢梁后安支撑,剩下的是弧形梁活动铰支撑悬在半空中,没有平钢梁直接连接;

主廊架处要费劲多了,弧形钢梁定位全靠脚手架来帮忙。

平廊架部分看起来简单多了,但我们最开始做的时候是没有粗柱子上的细圆柱的,全部靠斜杆支撑上部平钢梁,在出设计图纸前,让景观设计人员看了一下,他们觉 得那样做太冒险了,坚持增加了中间的细钢柱,对于结构来讲,这样安全多了,不过少了很多乐趣!对于施工单位少了很多麻烦,否则工期要拖很长时间。

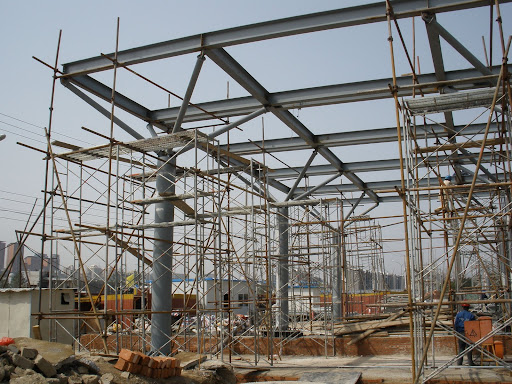

上面是主廊架安装时搭的脚手架,一直到整体连接安装完毕后才撤下来,单层钢结构建筑搭这么密的脚手架还是很难得一见的!

这是一侧廊架安装时的情况,焊接尚未结束,所以不能撤架子,否则铰接的钢梁全部会跑位,近处的西侧廊架尚未开始安装;

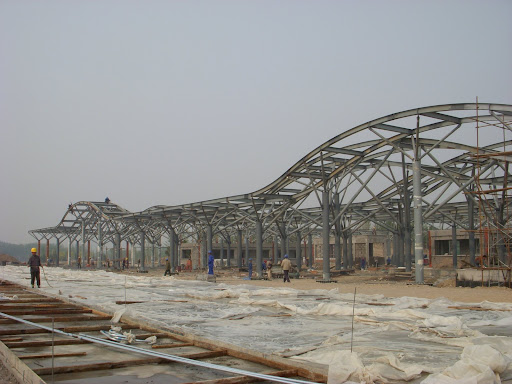

钢梁间焊接完毕后,开始逐步拆除脚手架;

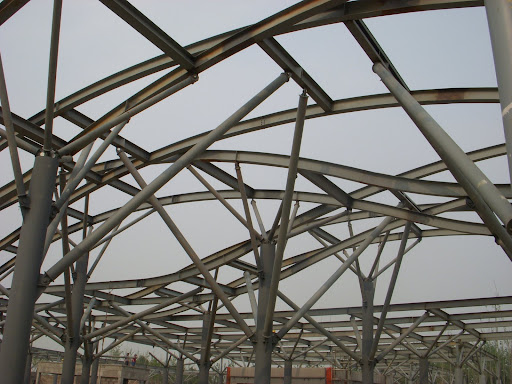

柱廊架下的临时支撑全部撤下去了,根据现场测量结果,最顶端下沉量接近2CM,很多吧?主要是铰接点螺栓与螺栓孔间活动量变化造成的;

结构安装完毕后,还要进行喷漆、加木塑的工作。
