整一个倒扣花篮算一算

        下面一段时间要做这个工程,建筑方案在去年的时候就说了,确切的说,应该像一个倒扣的钟,需要先大致看看可行性。

       我一般喜欢用STRAT软件建模,直接用MIDAS或SAP2000建模太慢,因为是方案阶段,杆件数量刚好没超过STRAT试用版的限制,就对比了一下,不过其它分析内容就受限制了。

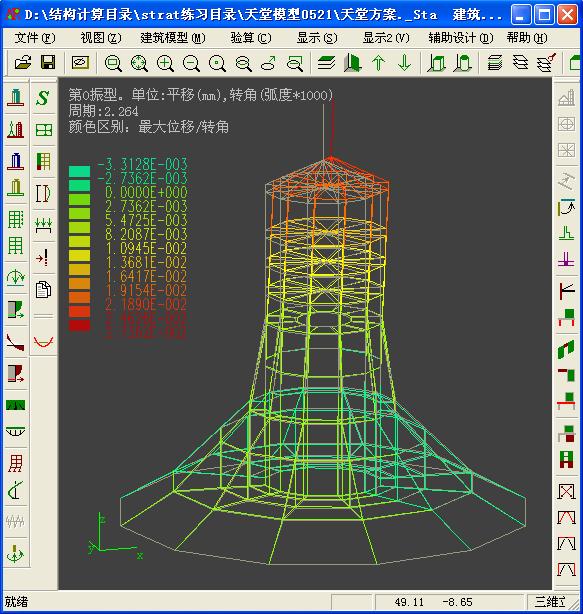

       下面是刚开始建的,像什么?

       STRAT的第一振型:

       MIDAS的第一振型:

        STRAT的第二振型:

       MIDAS的第二振型:

        STRAT的扭转第一振型:

       MIDAS的扭转第一振型:

        STRAT的鞭稍振型:

        MIDAS的鞭稍振型:

        两个软件的扭转振型有些差异,当然我在MIDAS模型中最底层加了支撑,但去掉支撑后两者的差异还是很大,过几天再把SAP2000的模型建起来试试。

       从这两个软件粗算的结果,方案是可以实施的。
