四川汶川地震震害考察报告(二)

        在地震能量传递方向上,地震沿云南、四川、陕西、甘肃、宁夏形成西南-东北方向地震能量传递衰减不明显,造成相应地区发生里氏5.0~6.0级以上地震,产生重大地质、地震灾害,如陕西西安距离汶川约700公里,市区内有建筑物发生结构构件破坏;而在东西方向仅造成四川省内地震灾害,但涉及距离较短,特别是地震断裂带以东区域,如成都市区距离汶川90公里,市内大部分建筑物结构保持完好,少量建筑物发生结构破坏、建筑材料裂缝或建筑物间碰撞情况,但其数量比例较低。距离汶川较近的都江堰、彭州、什邡、绵竹、德阳等城市破坏严重,但震害表现随距离震中远近逐步减轻。


图1.5:汶川地震发生时震级分布图

本次地震所涉及的主要城市,在《建筑抗震设计规范》中所设定的抗震设防标准一般为设防烈度7度,设计基本地震加速度值为0.10g,根据城市重要性和地理位置划归不同的设计地震分组。
震中地区的汶川县城遭受地震烈度约为10~11度,超过抗震设防标准7度,除此以外,像茂县、北川、青川这些地区遭受强烈的地质灾害破坏,致使该地区出现大面积地基变形、泥石流掩埋、建筑物整体倾覆状况,地质灾害影响已超越结构本身承受的能力;
地震使成都市区遭受地震烈度约为5~6度,小于抗震设防标准7度,该地区建筑物在地震中的表现属于“小震不坏”弹性阶段;
靠近震中的都江堰市遭受地震烈度为7~9度,接近或超过抗震设防标准7度,该地区建筑物在地震中的表现属于“中震可修”-“大震不倒”弹性-塑性阶段;
距离震中较远的绵阳、德阳等城市遭受地震烈度约为5~6度,接近或等于该地区抗震设防标准6度,城市建筑物破坏较轻,主要表现在附属建筑构件破坏,基本上达到了“中震可修”目的;

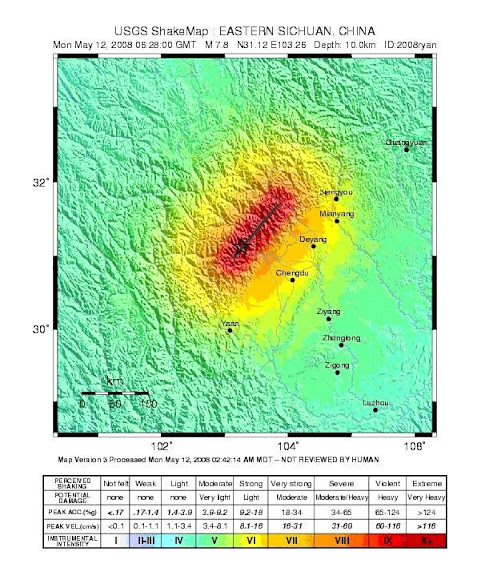

图1.6 汶川地震时地震烈度示意图

成都及周边地区平原地带虽然距离断裂带很近,在地震过程中未遭遇更强的地震能量,是因为成都处于扬子板块以西最边缘,紧挨青藏板块与龙门山断裂带,在后者的冲撞中向下凹陷,填集了大量沙泥、石灰岩等密度相对松软的沉积物;而四川盆地的基底由元古界或太古界以下结晶基底组成,硬度和稳定性非常强,这使得成都平原好比是结实的床架上搁的一张席梦思,地震来时好比一锤重拳,柔软的席梦思吸收了拳头的部分力量,整张床被震了一下。2003年,成都地震局根据石油部门提供的勘探资料,做了地震测线分析,证实成都平原地下不存在断裂层,减少成都平原发生强烈地震的可能性。

2         地震时人体感受
在本次地震中,不同的地区给人的感受不同,基本可以归纳为以下几种感受:
1)               地震时有主要有两种声音存在,一种是从地下传出的地壳变动产生的声音,类似机器轰鸣声音,声音巨大;另一种是地面建筑物变形及互相碰撞的声音,但分贝量低于前者;
2)               地面存在上下跳动状况,造成物体、人员在地面上出现悬空状态,许多人反映地震时首先有这种感受;
3)               地面在地震波影响下,出现波浪晃动状态,人在这种情况下有坐船的感觉,明显感受到地震波传递的波动感;
4)               地面出现水平晃动情况,这是反映最多的地震感受,剧烈时人无法站稳,需要握牢其它物体或蹲在地上以保持平衡;
5)               地面在水平晃动后,出现旋转感受,人体产生眩晕感觉;
6)               由于主要地震持续时间较短,多数人在逃生过程中只观察到6层或6层以下建筑物震动情况,如成都多数人对多层建筑顶部水平晃动的距离感在40cm~60cm左右,都江堰有人在地震时看到老式房屋上瓦片跳起情况,而在山区灾点如白鹿镇、红白镇,地震过程中直接看到建筑在巨幅晃动后,发生压垮、倾覆、楼层折断、竖向构件损毁情况;
