险些犯下一个严重的设计错误

       最近要做一个深基坑的项目,有抗浮问题,基坑底板设计的时候,整体抗浮刚开始参考砌体规范的内容大概确定抗浮参数,后来经陈工介绍又参考了北京地基新规范,最近北京的项目做的少,新规范还没仔细看过。抗浮采用抗拔桩或者抗拔锚杆,这个很简单,简单到下一步时犯了个非常严重、非常严重、非常严重的错误:

      ”既然抗浮要求满足,基础底板就很简单了!“

Tags: 结构 方案 讨论

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 1 浏览: 1674

结构工程师怎么成长起来-有些问题我曾经也困惑过(八)

这是LULU在今年8月份给我留言,当时正被有座位体育场的索结构困惑,所以没有给予回复,前两天LULU显然不满意,留言如下:大姐,虽然您不回答我的问题,我还是经常来看看。这搞得我不得不说一下了,免得让LULU小妹不高兴。


Tags: 结构 杂谈

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 7 浏览: 3086

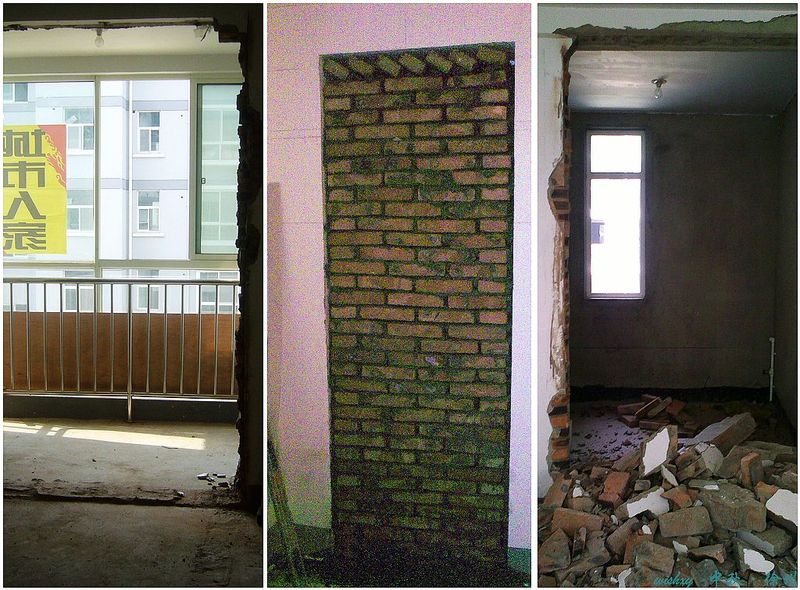

问题:邻居把结构墙(承重墙)砸掉了?

      最近接到一个网页咨询,有个结构方面的问题咨询下:我所在单元厨房与北阳台连接,北阳台属挑梁结构,现浇楼板,厨房与阳台之间开窗,顶部有过梁。楼下邻居为了扩大厨房面积,把过梁下的墙壁整个敲掉了,更过分的是在阳台一侧挑梁靠近梁根部开了个直径大约15公分的热水器烟道孔,孔距离外墙根5-6公分,距梁上沿7-9公分左右,距离梁下沿5-6公分。我非常担心这个孔会影响阳台结构稳定,据您估计,危险隐患有多大?应采取怎样的补救措施?谢谢!!

Tags: 结构 杂谈

发布: 徐珂建筑结构设计 分类: 建筑结构评论 评论: 11 浏览: 1546

汶川地震的启示—建筑应以人为本(二)

2   建筑造型对建筑物抗震性能的影响


 建筑造型与结构合理性之间的矛盾一直是建筑设计的突出问题,以往多集中于高层建筑及特种建筑中。汶川地震的震害表明,任意进行建筑平面布局和随意设计立面造型,也会对低层建筑造成严重的灾害,其破坏的设计原因有以下两个方面:

 2.1 建筑师追求外观、立面造型,限定结构截面尺寸,客观上限制了结构构件的承载能力;

 2.2 结构师对于建筑造型可能出现的破坏点没有预见性的认识,从而忽视对结构薄弱点进行加强设计;



Tags: 结构 讨论

发布: 徐珂建筑结构设计 分类: 发表结构论文 评论: 4 浏览: 329

框架结构设计-有些问题我曾经也困惑过(六)

         对于一个主电室的结构想请教您一些问题(图在附件中):此工程6度设防,3类土,3m以下粘土地基承载力20t/m2,地下水-1.0m
        1 .对于这样12m跨度的结构,其梁必定会做的比较大,柱子会显得很弱,由于多层的房子,通过轴压比估算的柱截面又不会很大,400*400一般就可以了,但感觉上那个好像梁柱的线刚度比差别太大,这个时候应该怎么来取柱截面比较合适?还有就是此时柱对梁的约束应该很小,基本算是铰接了,梁的负筋会很小,是不是应该人为地放大配筋,放大多少呢?
        2. 对这样细长的框架,感觉就像是一个排架结构了,对纵向的这根梁(联系梁么),是否可以取很小的?如1/15,是否对地震区的框架结构布置应做到双向承重,这种细长形式结构应注意些什么呢?
        3. 在1-1剖面中右边的屋面比左边的楼面 (5.800和6.500标高处) 高200是为了穿电缆至变压器室,这样中间两根梁就离的很近,感觉就是有点怪怪的,有没有工程是类似这样的?或者是不是应该把这两根梁联合起来,预留孔洞比较好,这样的话这根梁是不是受力很复杂?有没有更好的方案?现在建筑方案可以调整,尽量让结构能方便。
        4. 规范规定框架结构大于55m要设置伸缩缝,我们总工说现在工程100多m的很多都没有设,就不要设了,施工麻烦,请问是否妥当?
        5. 这是轧钢厂的电气室,电气提的活载很大,一、二层都是1t/m2,一层还说可能1.5t/m2,这样大的活载,再加点横载(120楼面板取4.5,屋面板取7,合适么?),这样算这样大梁的配筋好像怎么都算不过的?查了建筑结构设计常用数据06G112P27页中,变配电房活载她取的也是10KN/m2,但参照P29页的高低压配电室数据,我能否理解成:板计算时候取
10 KN/m2,而梁配筋计算时取到5 KN/m2,这样处理行么?而对地下室顶板,考虑施工,活载还是取到10KN/m2。还有就是对于梁一般现浇的要做到多大是极限?
        6. 地下部分:只有一边有地下室,考虑两边可能层降不均匀,决定两边都做成筏板基础,不知道浪费不?单层的那边是否可以做条基?或者其他什么的做法?地下室的顶板,由于不打算当做是嵌固端来计算,只取120mm,可以的么,有无特殊要求?什么情况下地下室顶板当做嵌固来处理是合理的呢?
        7. pkpm建模:对地上部分按照错层来建,对于得到的一些结构指标,有资料说很多已经不真实,我需要看的有用的是哪些呢?
        8.假设就做两边筏板基础的时候:对地下室及变压器室下(那就也应该算是地下室了,只是没顶板而已?)应该怎么建模,也算错层么?算基础的时候又该怎么建模处理呢?如果两边基础形式不一样,如一边地下室,一边是独立基础,这样又该怎么建模呢?
        9.看了中国建筑研究院 邵弘 的那个关于地下室整体计算的PPT讲座,上面建议,计算上部结构配筋时,把地下室设为嵌固,计算地下室配筋时,把地下室设为完全不约束,是否应该如此?一直想不明白,地下室嵌固不嵌固,结构整体地震作用力是一样的么?结构顶层分到的地震力又是哪种情况大呢?应该怎么思考?

Tags: 结构 讨论

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 0 浏览: 1673

爆破荷载的威力

     去年和小赵写了篇《石油化工抗爆建筑物结构设计应用》,只是在计算上对爆破荷载有概念,实际是没见过的,2009年4月27号北京花园桥自来水公司住宅发生煤气爆炸,当时看报纸只是感慨这家人也太不注意了,没想到我们王总第二天冲到现场拍了一通照片,看了一遍就在想,啥时候能有王总这样的精神,实在是惭愧!

Tags: 结构 说明

发布: 徐珂建筑结构设计 分类: 结构施工纪录 评论: 5 浏览: 492

高层混合结构学习记录

     星期六到星期一三天参加了个学习班,主要是讲混合结构的,来的老师是方鄂华、钱镓茹、叶列平、蔡益燕、聂建国,记录一下学习的感想:

Tags: 书籍 结构

发布: 徐珂建筑结构设计 分类: 结构设计摘录 评论: 1 浏览: 1211

框支框架-有些问题我曾经也困惑过(五)

       徐工:我是个即将毕业去设计院工作的一位学生,打算考个一级结构师,刚买了施岚青的书 那书可以砸死人的啊!相信你应该早就通过了吧,可以谈谈你那时是如何边工作边准备的呢? 这个还是要花点时间的!

       请教徐柯,你对高规表4.8.2中“框支框架”的定义是如何理解的呢?我为此请教了省里面(贵州省)的几个专家,得到的答案不一。有理解为从转换层~底层 (包括地下一层)的所以框支柱和框架梁的组合,甚至还包括与框支柱相连的一跨非转换的一般柱子和普通梁;有的理解就是转换层的框支梁,加上从上到下的框支柱。我比较支持后者。不知你是怎么理解的,在此请教。

Tags: 结构 讨论

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 10 浏览: 1869

地下单层无梁楼盖结构设计探讨(三)

1)侧向土压力存在,对端跨板带弯矩有平衡作用,减少弯矩峰值;2)边墙参考经验系数法提供的MC=0.40M0[1]计算不能满足使用要求;内墙按照MC=0.25M0[1]计算结果又偏于安全;3)对称模型第一跨弯矩峰值比基础为刚性模型要大,而内跨弯矩值要小;

Tags: 结构 讨论

发布: 徐珂建筑结构设计 分类: 发表结构论文 评论: 2 浏览: 607
