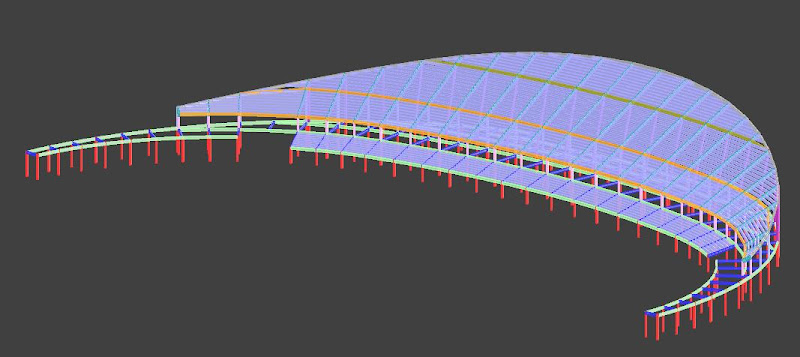

带座位的体育馆工程设计记录(03) 初步设计计算内容

        因两馆均为大跨超限结构,以下内容为结构初步设计说明重要组成部分,请以文字、图表内容提交我处。部分图表格式由我处发出,以确保各软件表达内容统一。整体计算中活荷载按满布分析,索结构非线性分析包含1/2跨活荷载分布情况(两种)。


Tags: 计算 说明

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 1 浏览: 268

带座位的体育馆工程设计记录(02) 荷载组合数量问题

       对于需要进行非线性计算的模型,每一步分析都是建立在上一步非线性计算结果的基础上,比如轻屋面的恒荷载+活荷载,然后进行恒荷载+风吸荷载,从操作的角度这就是两个模型,对应的组合就不同。

Tags: 结构建模 讨论

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 0 浏览: 298

框架结构设计-有些问题我曾经也困惑过(六)

         对于一个主电室的结构想请教您一些问题(图在附件中):此工程6度设防,3类土,3m以下粘土地基承载力20t/m2,地下水-1.0m
        1 .对于这样12m跨度的结构,其梁必定会做的比较大,柱子会显得很弱,由于多层的房子,通过轴压比估算的柱截面又不会很大,400*400一般就可以了,但感觉上那个好像梁柱的线刚度比差别太大,这个时候应该怎么来取柱截面比较合适?还有就是此时柱对梁的约束应该很小,基本算是铰接了,梁的负筋会很小,是不是应该人为地放大配筋,放大多少呢?
        2. 对这样细长的框架,感觉就像是一个排架结构了,对纵向的这根梁(联系梁么),是否可以取很小的?如1/15,是否对地震区的框架结构布置应做到双向承重,这种细长形式结构应注意些什么呢?
        3. 在1-1剖面中右边的屋面比左边的楼面 (5.800和6.500标高处) 高200是为了穿电缆至变压器室,这样中间两根梁就离的很近,感觉就是有点怪怪的,有没有工程是类似这样的?或者是不是应该把这两根梁联合起来,预留孔洞比较好,这样的话这根梁是不是受力很复杂?有没有更好的方案?现在建筑方案可以调整,尽量让结构能方便。
        4. 规范规定框架结构大于55m要设置伸缩缝,我们总工说现在工程100多m的很多都没有设,就不要设了,施工麻烦,请问是否妥当?
        5. 这是轧钢厂的电气室,电气提的活载很大,一、二层都是1t/m2,一层还说可能1.5t/m2,这样大的活载,再加点横载(120楼面板取4.5,屋面板取7,合适么?),这样算这样大梁的配筋好像怎么都算不过的?查了建筑结构设计常用数据06G112P27页中,变配电房活载她取的也是10KN/m2,但参照P29页的高低压配电室数据,我能否理解成:板计算时候取
10 KN/m2,而梁配筋计算时取到5 KN/m2,这样处理行么?而对地下室顶板,考虑施工,活载还是取到10KN/m2。还有就是对于梁一般现浇的要做到多大是极限?
        6. 地下部分:只有一边有地下室,考虑两边可能层降不均匀,决定两边都做成筏板基础,不知道浪费不?单层的那边是否可以做条基?或者其他什么的做法?地下室的顶板,由于不打算当做是嵌固端来计算,只取120mm,可以的么,有无特殊要求?什么情况下地下室顶板当做嵌固来处理是合理的呢?
        7. pkpm建模:对地上部分按照错层来建,对于得到的一些结构指标,有资料说很多已经不真实,我需要看的有用的是哪些呢?
        8.假设就做两边筏板基础的时候:对地下室及变压器室下(那就也应该算是地下室了,只是没顶板而已?)应该怎么建模,也算错层么?算基础的时候又该怎么建模处理呢?如果两边基础形式不一样,如一边地下室,一边是独立基础,这样又该怎么建模呢?
        9.看了中国建筑研究院 邵弘 的那个关于地下室整体计算的PPT讲座,上面建议,计算上部结构配筋时,把地下室设为嵌固,计算地下室配筋时,把地下室设为完全不约束,是否应该如此?一直想不明白,地下室嵌固不嵌固,结构整体地震作用力是一样的么?结构顶层分到的地震力又是哪种情况大呢?应该怎么思考?

Tags: 结构 讨论

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 0 浏览: 1664

框支框架-有些问题我曾经也困惑过(五)

       徐工:我是个即将毕业去设计院工作的一位学生,打算考个一级结构师,刚买了施岚青的书 那书可以砸死人的啊!相信你应该早就通过了吧,可以谈谈你那时是如何边工作边准备的呢? 这个还是要花点时间的!

       请教徐柯,你对高规表4.8.2中“框支框架”的定义是如何理解的呢?我为此请教了省里面(贵州省)的几个专家,得到的答案不一。有理解为从转换层~底层 (包括地下一层)的所以框支柱和框架梁的组合,甚至还包括与框支柱相连的一跨非转换的一般柱子和普通梁;有的理解就是转换层的框支梁,加上从上到下的框支柱。我比较支持后者。不知你是怎么理解的,在此请教。

Tags: 结构 讨论

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 10 浏览: 1853

软件的使用-有些问题我曾经也困惑过(四)

        我现在还没有接触过有限元软件,想问一下在PKPM中我们这都是建模,荷载,不出现红的--施工图了!对于结果的判断,对一般的多层结构而言,感觉位移比、刚度比、刚重比等等的基本上都是会满足的,那我们对PKPM结果的判断是不是就只是看看配筋率是否合适就OK了呢?还有对于施工图我们这都是直接生成后就发出去了,不做调整的,问了几个人,调整也就是将一些看起来很不合适的粗钢筋配小点,多配点!我就想问下PKPM的结果我们到底该怎么来看呢?还有对于哪种工况控制在哪能看的到呢?查了资料没找到:(~
      到底PKPM应该还学点什么呢,就是也不想只是哪种“熟练掌握”的感觉?还有,我也一直想学习下有限元,对于入门学习有什么方法,选用什么软件来学习有没有什么建议,谢谢!

Tags: 说明 结构

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 0 浏览: 1040

关于****项目结构设计方案建议

        A座塔楼为100米办公用房;B座塔楼为60米双塔连体办公用房,连体部分位于地上10~15层,连体跨度为24米;C、D座塔楼为两座80米公寓用房。其中A、B座北塔、C塔楼在地上一至五层通过商业裙房联为一体,B座南塔和D塔楼在地上一至五层通过商业裙房联为一体。由于建设用地待征因素,B座南塔和D塔楼及其商业裙房计划在二期进行建设;

Tags:

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 5 浏览: 499

STRAT 结构有限元计算软件

        使用通用软件的最大目的是了解构件的实际受力情况,至于说构件设计是另外一回事,结构工程师的核心在于通过计算了解结构的危险点在哪里,构件设计可以通过自己设定的目标来解决。

Tags: 计算

发布: 徐珂建筑结构设计 分类: 结构设计想法 评论: 0 浏览: 1134
