简支梁有限元结构静力分析(实体单元)

刘浩,2010年8月24日



前言

     本文利用ANSYS软件中SOLID45实体单元建立简支梁有限元模型,对其进行静力分析与模态分析,来比较建模时不同约束方位的选择所带来的不同结果,以便了解和认识ANSYS用于分析计算结果的方法。

2.1 实体单元SOLID45介绍

2.1.1 SOLID45单元的几何描述:

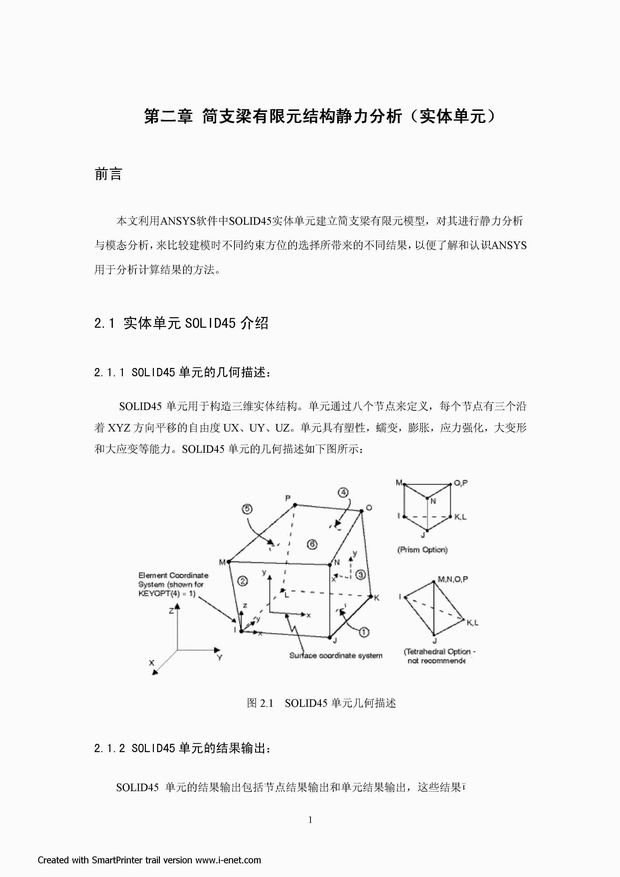

     SOLID45单元用于构造三维实体结构。单元通过八个节点来定义,每个节点有三个沿着XYZ方向平移的自由度UX、UY、UZ。单元具有塑性,蠕变,膨胀,应力强化,大变形和大应变等能力。SOLID45单元的几何描述如下图所示:





本文利用ANSYS软件中SOLID45实体单元建立简支梁有限元模型,对其进行静力分析与模态分析,来比较建模时不同约束方位的选择所带来的不同结果,以便了解和认识ANSYS用于分析计算结果的方法。

   详细内容详见以下链接:20100930-刘浩 -ANSYS应用-简支梁实体单元.pdf
