设计一个湖边小亭子(01)建筑方案

        院长上个星期六急火火地让我回去加班,说要马上整个亭子出来?一个亭子能有啥,老鼠怕猫那是谣传!不过看了建筑效果图,心里暗说猫终于来了!
       猫其实不大,悬挑长度也就11米,上部亭子站在挑出9米的地方,效果很不错,亭子像球一样的放在平板上,比起另一个现代方案,我更喜欢现代的,不过甲方意愿更重要。


        小田建了一个模型算了一下,说好像很不行呀!为什么?刚度不够,人上去以后估计震动会很厉害,除此以外上部结构呈球状,本身水平震动会加剧竖向震动情况。OK,加截面提高刚度,不过建筑要求悬挑板厚包括建筑面层不能超过600mm,真是不仔细考虑真想不到这玩意很厉害,上部观景平台大概50平米,荷载大约有200kN,直接产生的悬挑弯矩1800kN*m,下面平台的面积是100平米,崩溃了!

       平动振型一

       平动振型二

      扭转振型

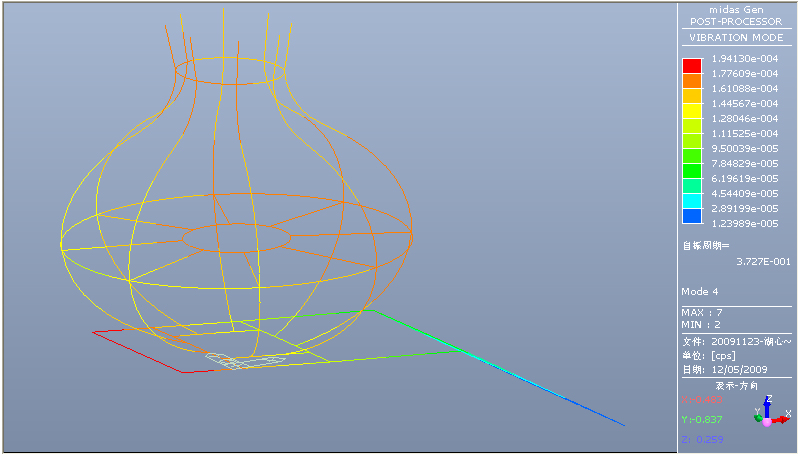

        竖向振型

       崩溃归崩溃,还得去解决,最后跟甲方报了一下造价,甲方放弃了,别搞那么夸张的东西,于是建筑修改方案,还是直接落地最踏实!下面的效果图是定稿的方案。
