空腹钢桁架有限元静力分析

刘浩,2010年9月6日

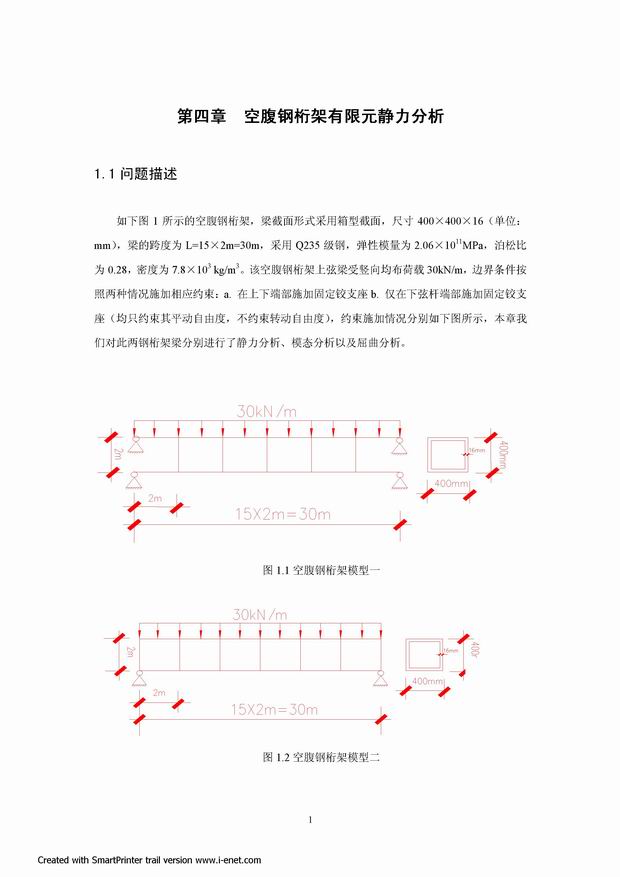

     如下图1所示的空腹钢桁架,梁截面形式采用箱型截面,尺寸400×400×16(单位:mm),梁的跨度为L=15×2m=30m,采用Q235级钢,弹性模量为2.06×1011MPa,泊松比为0.28,密度为7.8×103 kg/m3。该空腹钢桁架上弦梁受竖向均布荷载30kN/m,边界条件按照两种情况施加相应约束:a. 在上下端部施加固定铰支座b. 仅在下弦杆端部施加固定铰支座(均只约束其平动自由度,不约束转动自由度),约束施加情况分别如下图所示,本章我们对此两钢桁架梁分别进行了静力分析、模态分析以及屈曲分析。

详细内容详见以下链接:20100930-刘浩- ANSYS应用-空腹钢桁架梁.pdf
