爆破荷载的威力

     去年和小赵写了篇《石油化工抗爆建筑物结构设计应用》,只是在计算上对爆破荷载有概念,实际是没见过的,2009年4月27号北京花园桥自来水公司住宅发生煤气爆炸,当时看报纸只是感慨这家人也太不注意了,没想到我们王总第二天冲到现场拍了一通照片,看了一遍就在想,啥时候能有王总这样的精神,实在是惭愧!

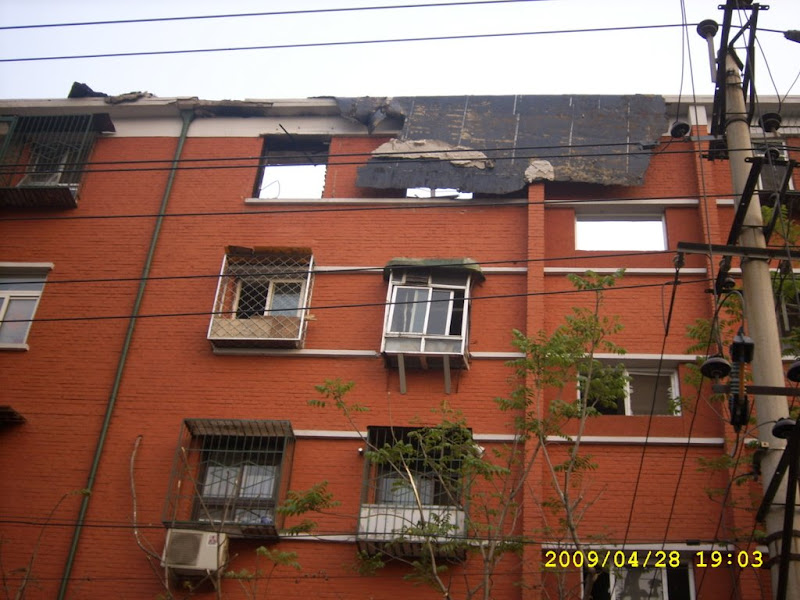

爆炸发生在顶层房间内,按现场的说法是煤气爆炸;左边两间是住宅开间,右边是楼梯间,三个开间的屋顶全部爆开;

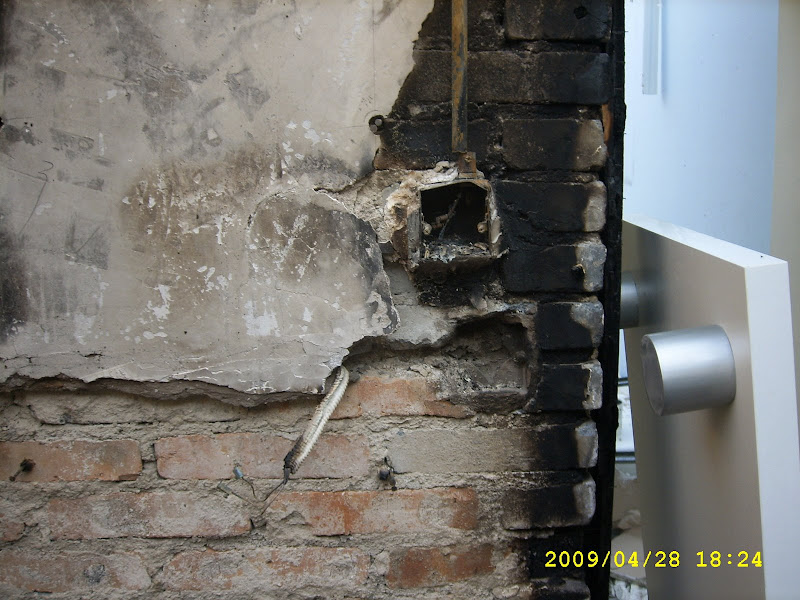

但是有煤气管道的房间没有看到火的痕迹,远端墙体上的煤气管道保持完好;

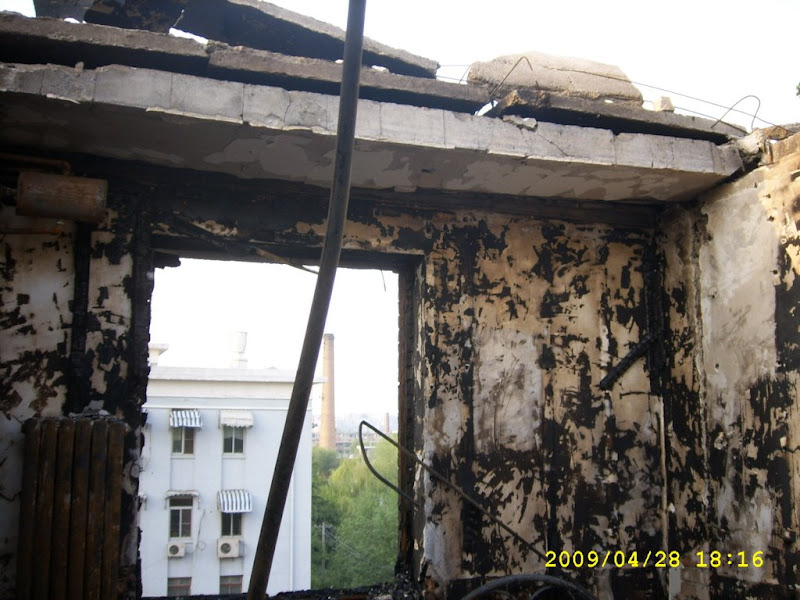

这个房间应该是个客厅或者是卧室,火的痕迹很明显,咨询了一下设备专业人员,似乎这种情况也是正常的;#¥%……&×

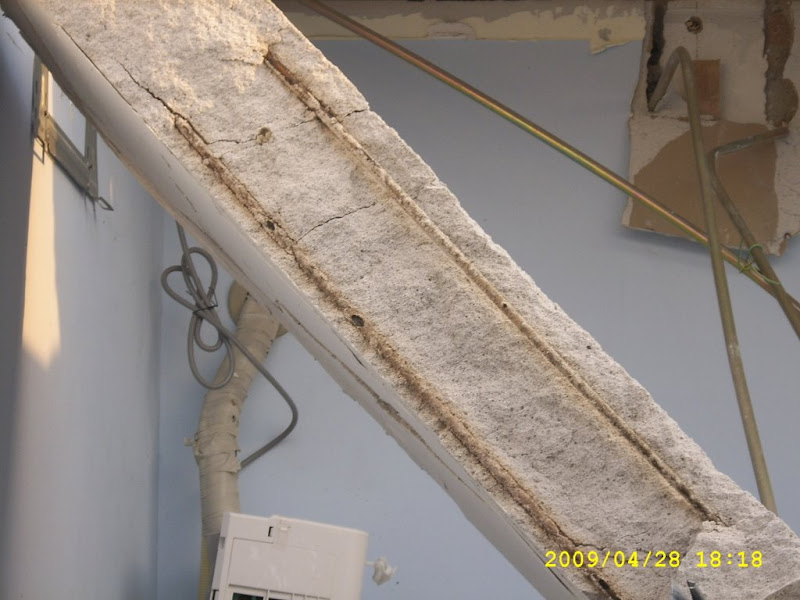

屋面预制板飞起来后,下落砸在屋面管线处后,拦腰折断,可见当时抛弃高度部是很低;
这是屋面管线处情况;
屋面板是加气预制板,不是北京常见的预制空心板,自重较轻,所以飞起来有高度;
墙体由于屋面和门窗爆破能量释放,对墙体损伤较小,据王总现场观察竖向承重构件无明显损坏;我刚开始还想要是现浇楼板就好了,看来会有问题的!
从这张图来看,屋面预制板已经与搁置方向发生了90度转角,放大图片后你会发现左数第二块板上写着“次品”两个字;

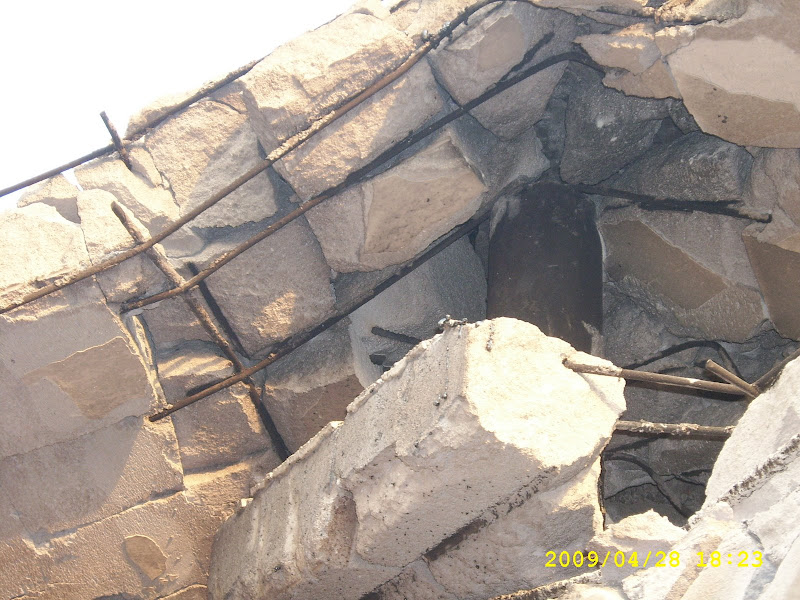

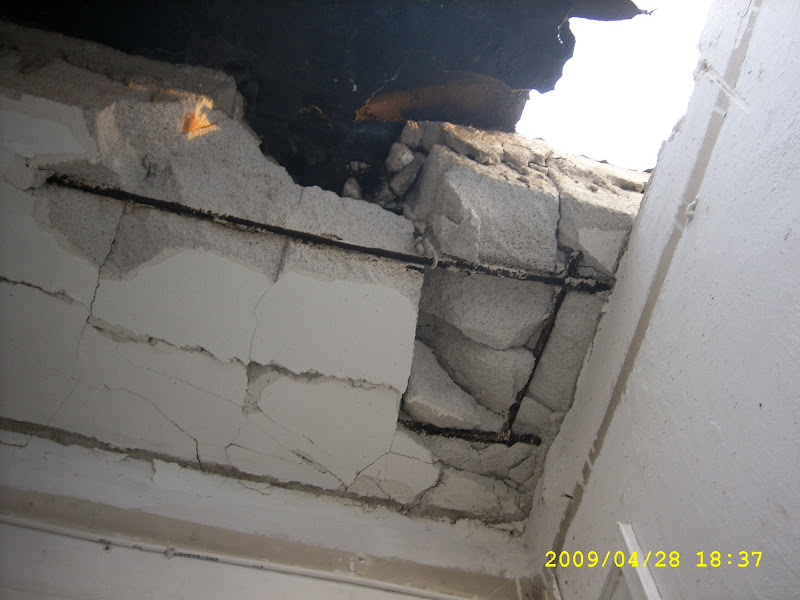

未飞起来的预制板发生断裂破坏,从各张图片来看没有看见屋面圈梁结构,可能修建年代较久,且未进行过抗震加固工作;

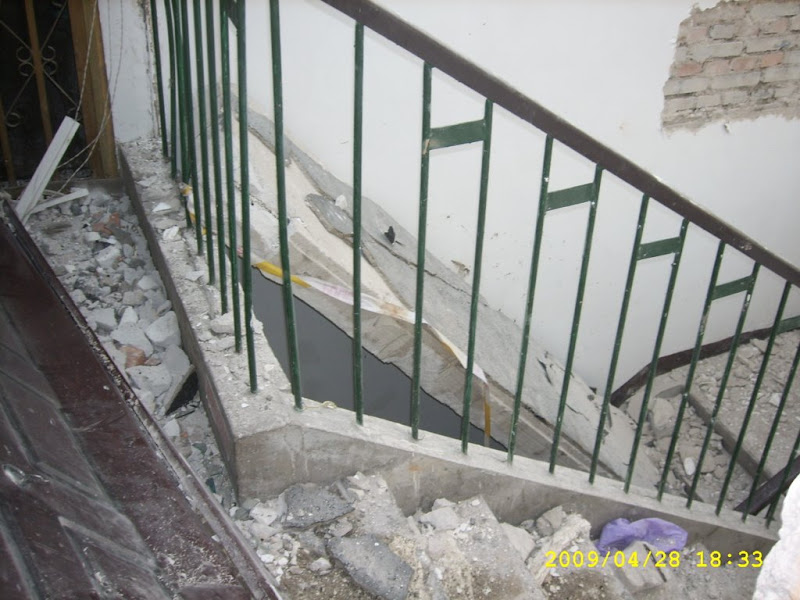

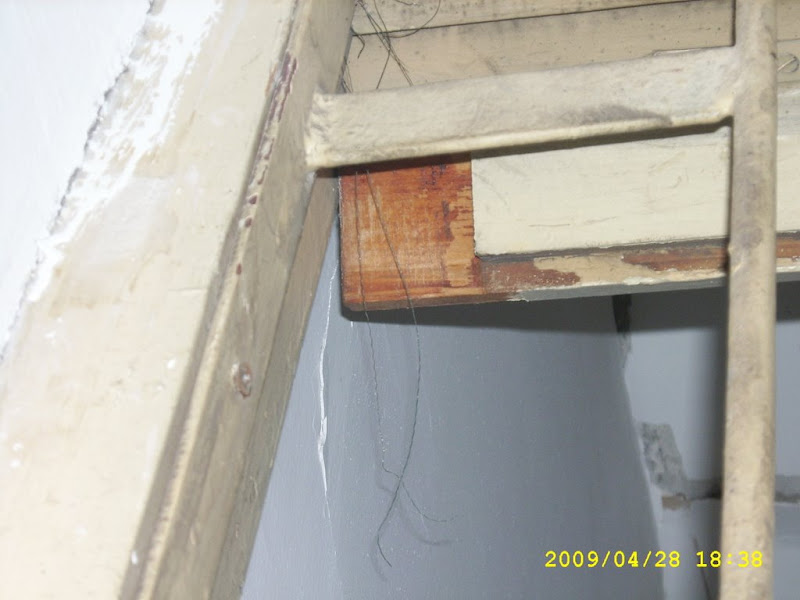

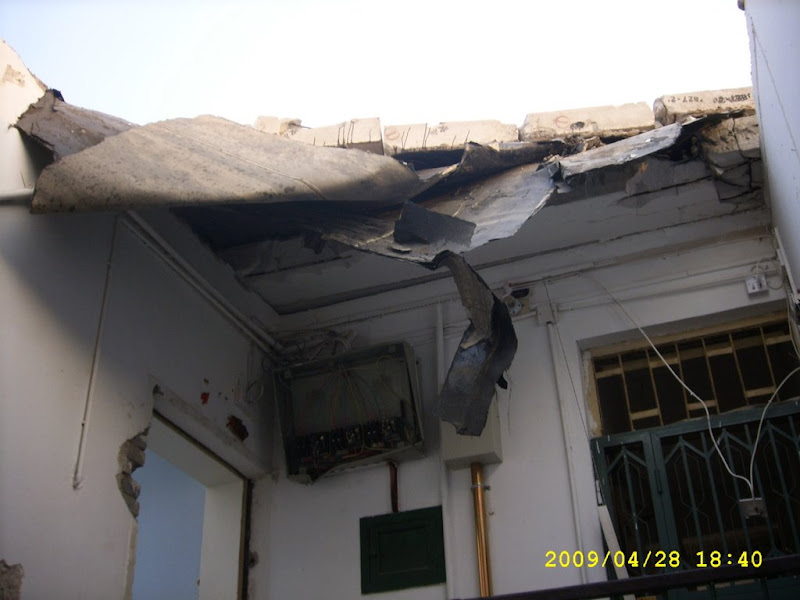

楼梯间内情况,户门应该是被冲积波吹下来了;

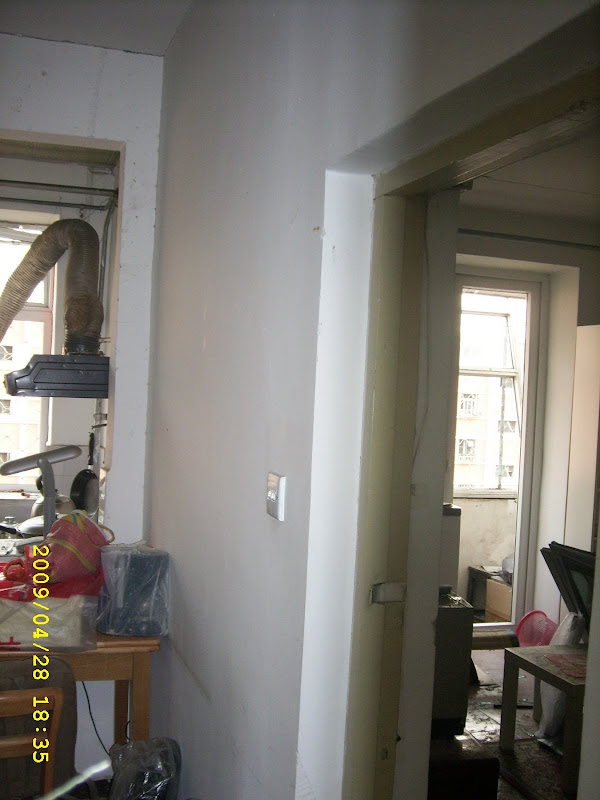

上面三张照片是其它住户房内破坏情况,好像三层以上的户内门窗均被冲击波干掉了,感觉上与我的想像不一样,所以感谢王总的现场照片!

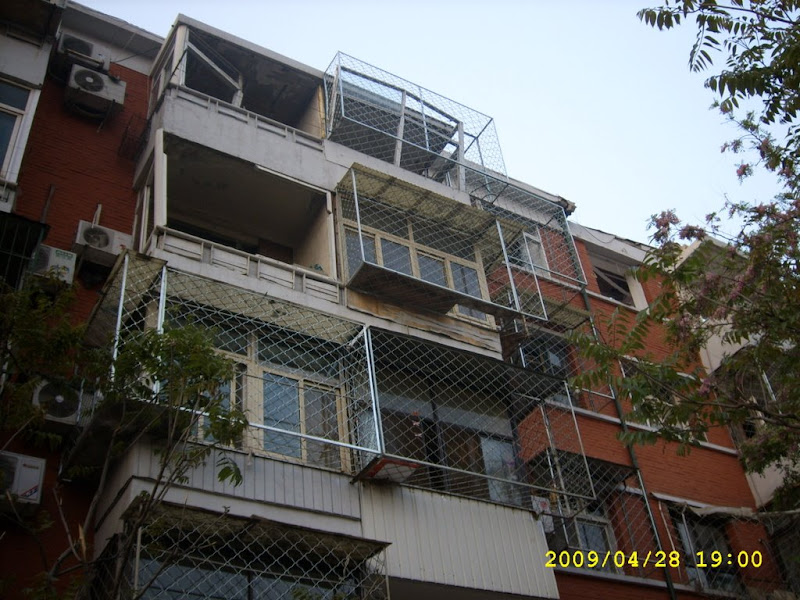

注意左边阳台的情况,人要是站在那里。。。。。。据说只有爆炸房内女主人受伤了,不重,自己跑下楼打手机求救的。
